Гідравліка керує важкою технікою, сільськогосподарськими машинами й виробничими агрегатами. Її серце — компоненти, від яких залежить і продуктивність, і безпека. Особливе місце тут посідають рукави високого тиску (РВТ): вони переносять робочі рідини під значним навантаженням, тому до їхньої якості висувають жорсткі вимоги.
Виготовлення надійного РВТ — це не випадкова операція «з’єднати і ввести в експлуатацію». Потрібні знання, досвід і професійне обладнання. Якщо ви ремонтуєте гідравліку, обслуговуєте спецтехніку або налаштовуєте промислові установки, розуміння технології виготовлення рукавів дає реальну перевагу в роботі й дозволяє уникнути аварій і простоїв.
Саме тому вибір відповідного обладнання для виготовлення рукавів високого тиску є вирішальним фактором, що безпосередньо впливає на якість кінцевого виробу, його надійність та безпеку в експлуатації. Це інвестиція, яка гарантує безперебійну роботу гідравлічних систем і мінімізує ризики, пов’язані з несправностями.
Значення якісного виготовлення рукавів високого тиску
Ненадійний рукав — це не просто незручність. Один дефект може зупинити виробництво, спричинити великі витрати або травму людей. Пошкодження шланга під тиском створює небезпеку: струмінь рідини може поранити оператора або вивести з ладу обладнання поблизу. Саме тому інвестувати в професійне устаткування й дотримуватися технології — це інвестиція в безпеку та безперебійну роботу.
Неправильно виготовлений рукав викликає різні проблеми: дрібні витоки, забруднення довкілля, раптові розриви. Кожна з цих ситуацій дорого обходиться. Тому контроль на кожному етапі має бути суворим і системним.
Огляд ключових компонентів
Типовий рукав високого тиску складається з кількох основних частин:
- гнучкий шланг з шарами для масла, армуванням і зовнішнім захистом;
- фітинги як металеві наконечники для герметичного з’єднання;
- обтискні муфти (гільзи) для фіксації фітинга на шлангу.
Тільки правильно підібрані та якісно з’єднані компоненти дають довговічність і надійність гідравлічного вузла.
Етап 1 підготовка матеріалів та обладнання
Початок будь‑якого виробництва — підготовка. Від вибору шланга, фітингів і муфт залежить майбутній результат, а правильна підготовка матеріалів скорочує ризики браку.
Точна відрізка шланга
Перш ніж встановлювати фітинги, шланг потрібно відрізати з високою точністю. Навіть невелика похибка впливає на герметичність і зручність монтажу. Сучасні відрізні верстати дають рівний зріз без деформації шарів та часто мають охолодження леза, щоб не оплавляти матеріал і зберегти структуру шланга.
Професійне окорування шланга
Окорування — це зачистка шару шланга в місцях приєднання фітинга. Мета — оголити армуючий шар, щоб муфта міцно захопила дріт або нитки. Існують верстати для зовнішнього та внутрішнього окорування, вибір залежить від конструкції шланга та фітинга. Ручні методи в цій роботі поступаються спеціалізованим пристроям за точністю та повторюваністю.
Етап 2 пресування та з’єднання
Обтиск — найвідповідальніший момент. Саме він формує остаточне з’єднання, яке повинно витримувати високі навантаження без протікань.

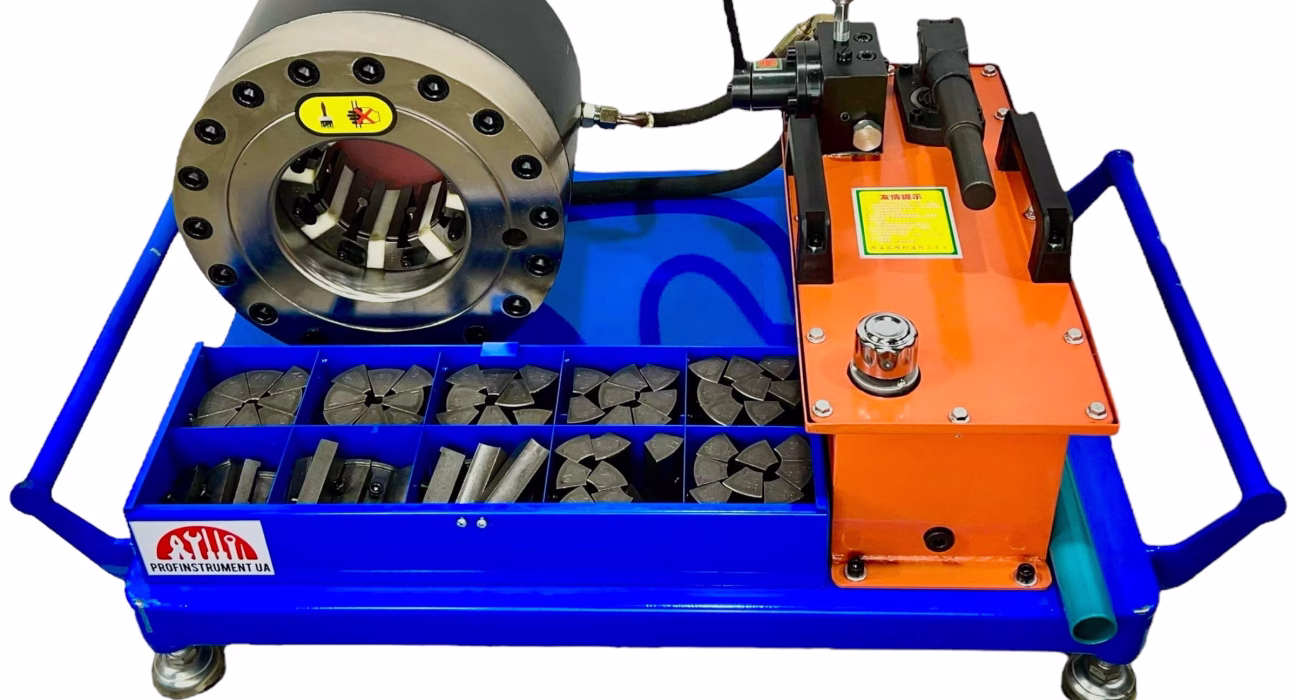

Призначення обтискного преса для РВТ
Гідравлічний обтискний прес стискає муфту навколо шланга і фітинга таким чином, щоб зберегти цілісність матеріалу й отримати герметичне, міцне з’єднання. Преси бувають ручні, пневматичні, електричні та автоматичні. Важлива характеристика — сила обтиску, а також наявність змінних кулачків для різних розмірів фітингів.
Особливості процесу обтиску
Послідовність операцій при обтиску виглядає так:
- Вибір відповідних обтискних кулачків для фітинга та муфти.
- Встановлення кулачків у прес.
- Налаштування діаметра обтиску відповідно до рекомендацій виробника.
- Розміщення шланга з фітингом і муфтою в камері преса.
- Запуск обтиску з контролем рівномірності стиснення.
Перепресування рукава або недостатнє обтискання призводять до пошкоджень або негерметичності. Точність тут не обговорюється — вона обов’язкова.
Етап 3 контроль якості та тестування
Фінальна перевірка виявляє ті дефекти, які не помітні візуально. Без випробувань важко гарантувати безпечну експлуатацію.
Випробувальні стенди для перевірки рукавів
На стенді рукав піддають тисковому тестуванню робочою рідиною на рівні, що перевищує номінальний робочий тиск, але не доходить до руйнівного. Під час тестування контролюють витоки, деформації та здуття. Сучасні стенди фіксують тиск і час витримки, а в автоматизованих системах — відключають тест при виявленні дефекту. Крім якості виробу, це ще й спосіб захистити оператора під час випробувань.
Очищення готових РВТ
Усередині після обтиску можуть лишатися частки гуми або металева стружка. Ці забруднення шкодять фільтрам, насосам і клапанам. Очищення проводять спеціальними машинами, які продувають або пропускають через шланг очищувальну рідину чи повітря з гумовими кульками, щоб видалити всі сторонні частки перед підключенням до системи.
Допоміжне обладнання та інструменти
Окрім основних станків, потрібно декілька допоміжних пристроїв для безпечної й ефективної роботи:
- візки для зберігання та транспортування бухт шланга, що полегшують розмотування;
- захисні котушки і пружини для зовнішнього захисту готових РВТ;
- маркувальні пристрої для нанесення ідентифікації;
- спеціальні рідини для промивки внутрішньої поверхні рукавів;
- набори ручних інструментів для дрібних налаштувань і вимірювань.
Ці інструменти підвищують якість роботи і зручність експлуатації виробничої лінії.
Критерії вибору обладнання
Під час закупівлі устаткування зверніть увагу на кілька важливих аспектів:
- продуктивність і можливість масштабування під ваші обсяги виробництва;
- точність виконання операцій і стабільність результатів;
- універсальність для роботи з різними діаметрами рукавів і фітингів;
- зручність у експлуатації і доступність сервісного обслуговування;
- репутація виробника та надійність постачальника, наприклад, магазини інструментів на кшталт Profinstrument UA.
Правильний вибір обладнання скорочує витрати на виправлення браку і підвищує безпеку в роботі.
Підсумки про виготовлення РВТ
Виготовлення рукавів високого тиску — це ланцюг операцій, в якому кожне ланка має значення: точна відрізка, правильне окорування, коректний обтиск і ретельне тестування. Ігнорування будь‑якого з етапів підвищує ризик несправності в роботі гідросистеми.
Інвестиції в професійне обладнання та дисципліна в дотриманні технології повертаються у вигляді надійності, довговічності та безпеки. Якісний РВТ — це не просто шланг із фітингами, а гарантія стабільної роботи вашого обладнання та спокою персоналу.
